Obalované tesnenia
Obaľované tesnenia DIMERFLEX OT sa skladajú z mäkkej tesniacej výplne a pevného kovového obalu. Tesniaca výplň zaisťuje stlačiteľnosť a pružnosť, zatiaľ čo kovový obal zaručuje primeranú pevnosť v tlaku a odolnosť proti vystreleniu.
Tieto tesnenia v závislosti od druhu obalu odolávajú rozdielnosti hrúbok až do 30%, čo umožňuje eliminovať prípady, keď príruby nie sú ideálne rovné.
Tesnenia môžu byť vyrobené v rozličných materiálových aj tvarových variánt a sú obzvlášť vhodné pre aplikáciu v tepelných výmenníkoch.
Práve materiálová variabilnosť sendvičového obalu umožňuje sa dokonale prispôsobiť akýmkoľvek prevádzkovým podmienkam.
DIMERFLEX OT sú dodávané v rozličných tvarových prevedeniach vrátane integrovaných, alebo navarovaných priečok, alebo je možné ich vyrobiť ako štvorec, obdĺžnik, ovál, elipsu, resp. akýkoľvek ďalší tvar.

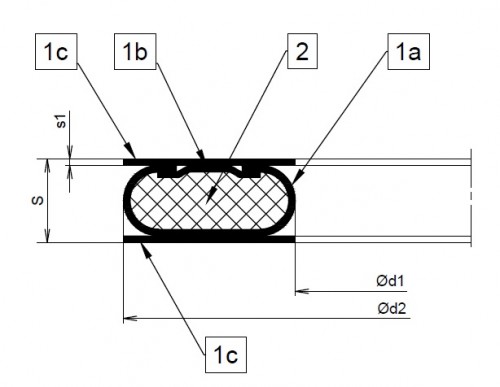

KONŠTRUKCIA OBALOVANÉHO TESNENIA DIMERFLEX OT2
1a-kovový oválny obal
1b-kovová horná vložka
1c-kovová krycia vrstva
2-tesniaca výplň (pozri materiál výplne)
s-celková hr. tesnenia
s1-hr. kovovej krycej vrstvy
pr.d1-vnútorný priemer tesniacej plochy a kovovej krycej vrstvy
pr.d2-vonkajší priemer tesniacej plochy a kovovej krycej vrstvy

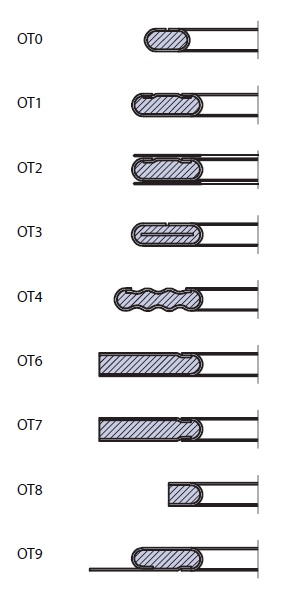

ZÁKLADNÉ PROFILY
DIMERFLEX OT0: oválny obal zatvorený
DIMERFLEX OT1: oválny obal s hornou vložkou (SC)
DIMERFLEX OT2: oválny obal s dvoma krycími vrstvami
DIMERFLEX OT3: oválny obal zatvorený s vložkou
DIMERFLEX OT4: oválny obal zvlnený
DIMERFLEX OT6: obal s vnútorným jednoduchým lemom
DIMERFLEX OT7: obal s vnútorným dvojitým lemom
DIMERFLEX OT8: obal s vnútorným lemom
DIMERFLEX OT9: oválny obal s vodiacim krúžkom (C/O)
MATERIÁL OBALU / PLÁŠŤA
| materiál | AISI / ASTM | specifikace dle EN 10027-1 | č. materiálu dle EN 10027-2 | BS | ČSN | teplota (°C) | tvrdost (HB) | |
| min | max | |||||||
| nízkouhlíková ocel | CS | St.3 / St.13 | 1.0333 | 2CR/CS 3CR/CS | 11 301 | -50 | +500 | max.90 |
| nerez ocel | 304 | X5CrNi 18 10 | 1.4301 | 304S 15/16/31 | 17 240 | -250 | +550 | 130-180 |
| nerez ocel | 316 | X5CrNiMo 17 12 2 | 1.4401 | 316 S31/33 | 17 346 | -200 | +550 | 130-190 |
| nerez ocel | 316L | X2CrNiMo 18 14 3 | 1.4404 | 316 S11/13 | 17 349 | -200 | +550 | 120-170 |
| nerez ocel | 321 | X6CrNiTi 18 10 | 1.4541 | 321 S12/49/87 | 17 247 | -270 | +550 | 130-190 |
| nerez ocel | 316Ti | X6CrNiMoTi 17 12 2 | 1.4571 | 320 S31 | 17 348 | -270 | +550 | 130-190 |
| monel (NiCu30Fe) | Alloy 400 | NiCu30Fe | 2.4360 | 3072-76 NA13 | - | -130 | +600 | 110-150 |
| měď | Copper | - | 2.0090 | - | měd | -250 | +400 | 50-80 |
| mosaz | Brass Ms63 | - | 2.0321 | brass | mosaz | - | + | 60-90 |
| Titanium | B348 Gr.1 | Ti 99.8 | 3.7025 | - | - | -250 | +350 | 110-140 |
MATERIÁL VÝPLNE
| materiál | teplota (°C) | |
| min. | max. | |
| FG (expandovaný grafit) | -200 | +550 |
| CSF (vláknitopryžový mat.) | -40 | +250 |
| CER (keramika) | -200 | +1100 |
