Kamprofilové tesnenia

Rada kamprofilových (hrebeňových) tesnení patrí do skupiny semimetalických tesnení, kde tesniaci efekt zaisťujú mäkké vrstvy na kovovom drážkovanom jadre.
Vďaka mäkkým vrstvám nedochádza k poškodeniu tesniacich plôch prírub a v kombinácii s drážkovaným konvexným profilom jadra je možné utesniť aj mierne otvorený prírubový spoj.
Výhodou tohto druhu je vysoká tesnosť už pri malom mernom tlaku, čo umožňuje utesniť aj extrémne prevádzkové podmienky. Ďalšou nemalou výhodou je opätovné použitie jadra po nanesení nových tesniacich vrstiev, teda opätovná aplikácia do prírubového spoja, čo prináša veľmi priaznivé ekonomické zhodnotenie.

Hrebeňové tesnenia rady DIMERFLEX PT sú preukázateľne veľmi efektívnym tesniacim prvkom v prostredí s neustálymi zmenami teplôt a tlaku, odolávajú tlakom až do 250 bar a teplotám až do 1100 °C.

Sú vyrábané pre príruby podľa noriem DIN, ASTM, EN, ČSN a aj ako atypy vrátane vnútorných priečok v rozmere podľa špecifickej požiadavky zákazníka.
Sme schopní navrhnúť a následne vyrobiť Vami požadovaný tvar aj konštrukciu aj pre tie najnáročnejšie aplikácie.

Mäkké tesniace vrstvy sú prichytené bezchloridovým lepidlom, teda plne spĺňajú všetky požiadavky Európskych noriem a predpisov.

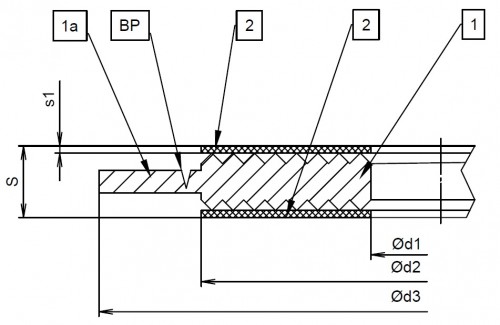

KONŠTRUKCIA KAMPROFILU PT4B (+BP)

1-kovové jadro (pre nové aplikácie odporúčame hr. 4,0mm, pre renováciu hr.3,0mm)
1a-vonkajší / vodiaci integrovaný kovový krúžok
2-mäkký tesniaci element (obvyklá hr. 0,5mm, alebo 1,0mm v závislosti od druhu)
pr.d1-vnútorný priemer tesnenia
pr.d2-vonkajší priemer tesniaceho elementu
pr.d3-vonkajší priemer kovového krúžku
s-celková hr. tesnenia
s1-hr. tesniaceho elementu
BP-tzv. break point (na vyžiadanie)

ZÁKLADNÉ PROFILY

DIMERFLEX PT4A: paralelné jadro

DIMERFLEX PT4B: paralelné jadro s pevným vonkajším vodiacim krúžkom

DIMERFLEX PT4C: paralelné jadro s voľným vonkajším vodiacim krúžkom

DIMERFLEX PT4E: hladké jadro bez tesniacich vrstiev

DIMERFLEX PT4E-G: hladké jadro s tesniacimi vrstvami

DIMERFLEX PT4X: konvexné jadro s pevným vodiacim krúžkom

DIMERFLEX PT4Y: konvexné jadro

DIMERFLEX PT4Z: konvexné jadro s voľným vodiacim krúžkom

ZÁKLADNÉ MATERIÁLY JADRA

materiál	AISI / ASTM	specifikace dle EN 10027-1	č. materiálu dle EN 10027-2	BS	ČSN	teplota (°C)		tvrdost (HB)
materiál	AISI / ASTM	specifikace dle EN 10027-1	č. materiálu dle EN 10027-2	BS	ČSN	min	max	tvrdost (HB)
uhlíková ocel	238-C	RSt. 37.2 CS	1.0038	D/40B	11 375	-40	+500	100-120
nízkouhlíková ocel	-	M2 / ARMCO	1.1003	S/LCS	-	-60	+500	90-110
nerez ocel	304	X5CrNi 18 10	1.4301	304S 15/16/31	17 240	-250	+550	130-180
nerez ocel	304L	X2CrNi 19 11	1.4306	304 S11	17 249	-270	+550	130-170
nerez ocel	309	X15CrNiSi 20 12	1.4828	309 S24	17 251	-110	+1000	130-220
nerez ocel	316	X5CrNiMo 17 12 2	1.4401	316 S31/33	17 346	-200	+550	130-190
nerez ocel	316L	X2CrNiMo 18 14 3	1.4404	316 S11/13	17 349	-200	+550	120-170
nerez ocel	316Ti	X6CrNiMoTi 17 12 2	1.4571	320 S31	17 348	-270	+550	130-190
nerez ocel	321	X6CrNiTi 18 10	1.4541	321 S12/49/87	17 247	-270	+550	130-190

ZÁKLADNÉ MATERIÁLY TESNIACICH VRSTIEV

materiál	teplota (°C)		pH	použití	barevné pruhové značení
materiál	min.	max.	pH	použití	barevné pruhové značení
FG (expandovaný grafit)	-200	+550	0-14	agresivní prostředí	šedá
PTFE (polytetrafluorethylen)	-200	+260	0-14	agresivní prostředí	bílá
CER (keramika)	-200	+1100	-	vysoké teploty	světle zelená
MIC (slída)	-200	+1000	-	vysoké teploty	růžová

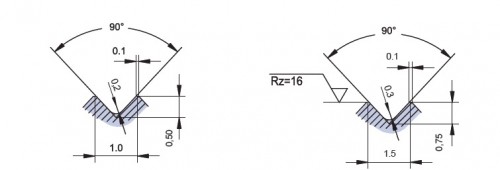

ROZMERY DRÁŽKY-PROFIL TYP A / PROFIL TYP B

TABUĽKA ODPORÚČANÝCH PRÍTLAČNÝCH TLAKOV

materiál	přítlačný tlak pro DIMERFLEX řady PT (MPa při teplotě +20°C)
				min.	doporučeno	max.
				FG (expandovaný grafit)	20	90	400
	PTFE (polytetrafluorethylen)	20	90	350
CER (keramika)	50	120	250
MIC (slída)	60	100	260
CSF (Dimersil)	40	130	240
